Votre routeur Matrix Sense à base de pfSense assemblé par Rack Matrix Technology, vous est fournit avec la configuration ci-dessous,
à partir de la version 2.4.x

LAN selon les modèles.

Le port LAN, est le port avec le numéro d'interface 1. Par exemple le port LAN peut avoir le numéro d'interface suivant selon les modèles igb1, em1, re1
l'adresse ip par défaut du port LAN est 192.168.1.1/24

WAN selon les modèles.

Le port WAN est le port avec le numéro d'interface réseau 0 soit igb0, em0, re0 selon les modèles.
Le port WAN est configuré par défaut en DHCP
Par exemple, si le WAN est igb0 alors le port LAN est igb1

Port console série selon les modèles.

Le port console série peut être de deux formats différents selon le modèle que vous avez en votre possession.

• Le premier est avec une prise DB9 mâle (Avec les cartes APU de PC Engines, en fin de vie depuis 2023)
• Le deuxième est avec une prise RJ45 femelle de type dit "CISCO"

Les paramètres par défaut sont les mêmes quelque soit le type de port série.

• vitesse : 115200 bauds
• bits : 8 bits
• bits de stop : 1
• parité : non
• Contrôle de flux : non

Vous avez 2 choix pour le contrôle de votre routeur.

1 - Utilisation du port série

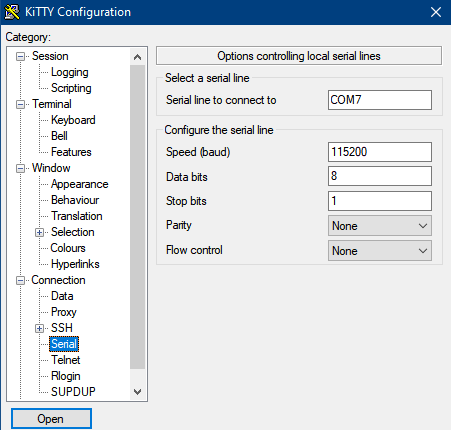

Si les paramètres par défaut ne vous conviennent pas. Dans ce cas, utilisez un terminal série, tel que PuTTY, KiTTY pour
vous connecter au routeur. Veuillez configurer votre terminal avec les paramètres de connexion série indiqués
ci-dessus. Une fois démarré vous avez accès à un menu texte avec toutes les opérations possibles.

2 - Utilisation de l'interface WEB


Selon le pfSense installé la méthode d'accès est différente.
La configuration ne peut se faire que par le port LAN par défaut. Si vous souhaitez accéder à la configuration par le
port WAN, veuillez le choisir dans les options de pfSense depuis son interface WEB. Connectez votre machine servant
à la configuration de votre routeur sur le port LAN. Veillez à ce que celle-ci soit en client DHCP pour obtenir
automatiquement une adresse IP.

Accès WEB à pfSense depuis le port LAN:
https://192.168.1.1

Paramètre d'authentification WEB par défaut
login : admin
password : pfsense

Le logiciel pfSense, est un logiciel open source dont les sources peuvent être téléchargées à l'adresse github.com/pfsense/pfsense
pfSense is Copyright 2004-2026 Rubicon Communications, LLC (Netgate) and published under an open source license
