Carte mère Noah 4c (évolution 2025)
Intel E3845 AES-NI, 4 coeurs 1,91 GHz (mémoire jusqu'à 8 Go), 4LAN Gigabit
Disponibilité à long terme, jusqu'en 2032.
La Noah 4c est l'évolution 2025 de la carte carte mère Noah 4.
Les ajouts par rapport à la Noah 4 sont les suivants:

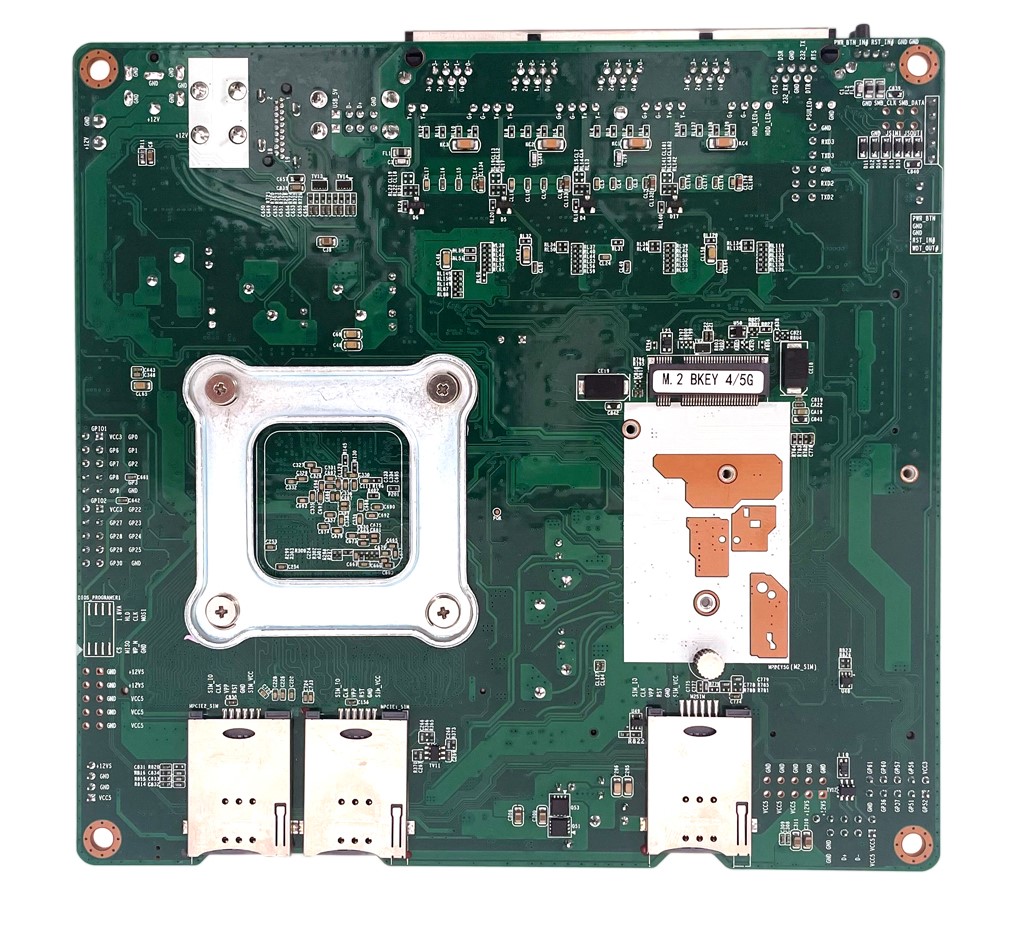

- Support de la communication 4G/5G avec le connecteur M.2 sous la carte mère.
- Possibilité de connecter 2 mSATA et ainsi d'en faire un système résilient aux pannes avec du RAID logiciel supporté par FreeBSD, OPNsense, pfsense, Linux, etc.
- Ajout du connecteur TPM et ainsi pouvoir installer un TPM pour les logiciels dont c'est nécessaire comme windows 11
- Ajout du support d'un 2ième modem 4G/LTe sur un connecteur mininPCIe (jusqu'à 3 modems 4G/LTe avec le connecteur M.2)
- Remplacement du contrôleur réseau Intel I211 par l'Intel I210AT améliorant significativement la vitesse de transfert réseau avec 4 queues d'émission/réception par port au lieu de 2 pour l'I211
Noah 4c est un matériel fiable et puissant sans ventilateur pour les appareils 24/7 et même plus encore
- Environnement industriel (routeur, contrôleur matériel, interface panneau de contrôle, ...)
- Telecom(routeur, IPBX, passerelle VoIP, LTE, controleur Wifi…)
- Réseau(firewall routeur pare-feu, aggrégateur, serveur VPN, NAS, vidéo surveillance, …)
- Sécurité (serveur VPN, analyseur, inspecteur de paquets, …)
- IoT (passerelle, concentrateur, contrôleur sur site, analyseur sur site, …)
- Prototypage (proof of concept, Geek hobbyst, …)
- Et votre matériel, contactez nous...
Noah 4c l'alternative de remplacement de la carte APU4 de PC Engines.
La conception de la Noah 4 à été pensée avec comme objectif de faciliter remplacement des cartes APU de PC Engines. Tous les utilisateurs de l'APU sont invités à lire notre article sur le sujet.
Pilotage des LEDs et du bouton poussoir sous Linux
Rack Matrix Technology à développer un pilote open source pour Linux pour manager les 3 LEDs et le bouton poussoir de la façade. Ce pilote ouvre la possibilité à tous les développeurs d'application de d'afficher différentes informations concernant le leur application à travers l'allumage ou l'extinction des LEDs ainsi qu'une interaction avec le bouton poussoir. Nous avons écrit un article concernant son utilisation sur notre site web.
Testé avec succès avec

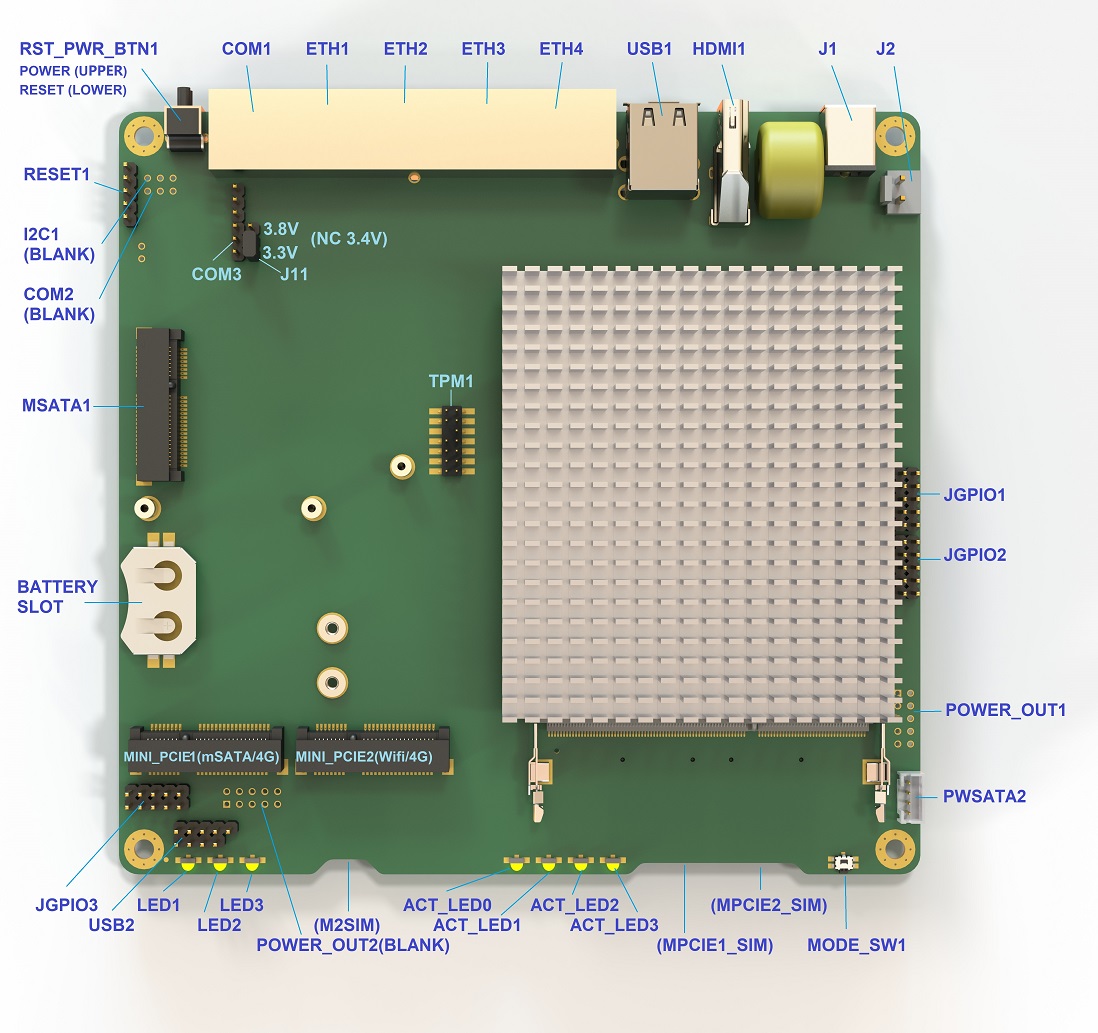

Caractéristiques
| Processeur principal | Intel Atom E3845 1.91 GHz, 4 coeurs 64bits avec support de l'AES-NI, cache L2 2Mo |
| Mémoire | SODIMM DDR3L 1333MHz jusqu'à 8 Go |
| Affichage | 1 x HDMI Résolution maximum: jusqu'à 2560 x 1600 à 60 Hz |
| Ethernet | 4 x RJ45 Gigabit (Intel i210AT) |
| Stockage | mSATA: 1 x pleine longueur mSATA |
| Internal I/O | Jusqu'à 3 ports Série: 1 x RS-232 , 2xTTL (Vitesse de transfert jusqu'à 1 Mbit/s) |
| USB: 4 x USB2.0 | |
| GPIO: 23 canaux | |
| Extension | MINI_PCIE1 (mSATA ou 4G/LTE). MINI_PCIE2 (wifi ou 4G/LTE). |
| mSATA: 1 | |
| M.2 B key pour modem 4 ou 5G | |
| Connecteur pour module TPM 2.0 | |
| Alimentation | Alimentation: 12V ±10% seulement |
| Power Consumption (Typical, Minimum system) Noah avec E3845: 0.5A @ 12V (5.28W) | |
| Power Consumption (Max, test in pfSense) Noah with E3845: 1A @ 12V (12W) | |
| Environment | Operating 0 ~ 60° C (32 ~ 140° F) (Operating humidity: 40° C @ 95% RH non-condensing) |
| Non-Operating -40° C ~ 85° C and 60° C @ 95% RH non-condensing | |
| Caractéristiques physique | Dimensions (L x W): 160 x 152 mm (6.3" x 5.99") |
| Poids: 0.45 kg (0.99 lb) (avec le radiateur) | |
| Hauteur totale: (radiateur + PCB + dessous) 33mm |
Télécharger: Noah4C-E3845 HW Manual v1.0.9.pdf
