Montage d'un report de LED et bouton poussoir sur une APU

Ce tutoriel va expliquer comment monter le report de LED et bouton poussoir RMT-CASE-M1-ACC0003 pour une APU

Veuillez vous munir des éléments suivants:

• fer à souder
• tournevis 6 pans 5.5 mm
• tournevis cruciforme

Sommaire

• Présentation
• Étape 1 - Soudure du connecteur 8 broches
• Étape 2 - Dessouder les LED cms de la carte mère
• Étape 3 - Fixation de la carte mère et montage des entretoises du report de LED
• Étape 4 - Fixation du report de LED
• Étape 5 - Branchement du cable du report de LED
• Étape 6 - Montage final, vue d'ensemble

Présentation

Contenu du kit RMT-CASE-M1-ACC0003.

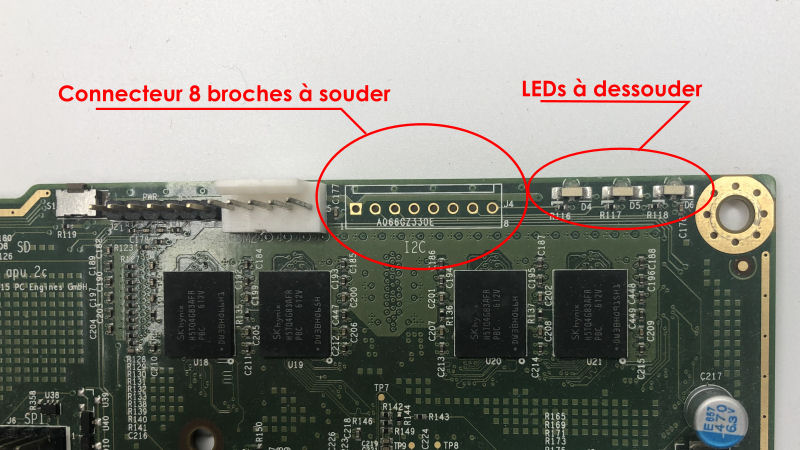

Veuillez repérer sur l'image suivante les emplacements du connecteur 8 broches à souder et des LEDs CMS à dessouder

Étape 1 - Soudure du connecteur 8 broches

Cette étape sert à souder le connecteur 8 broches mâle permettant de recevoir le câble de report de LED et bouton poussoir.

Souder le connecteur 8 broches sur l'emplacement J4 sur une APU2, J5 sur une APU3.

Étape 2 - Dessouder les LED cms de la carte mère

Sans cette étape les LEDs du report ne s'éclaireront pas. Du moins le niveau d'éclairage sera très très faible.

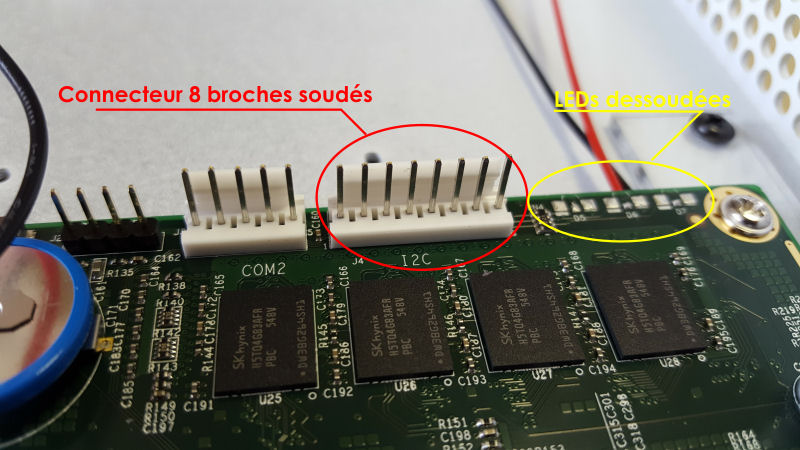

Connecteur 8 broches soudé et les 3 LEDs de la carte mère dessoudées.

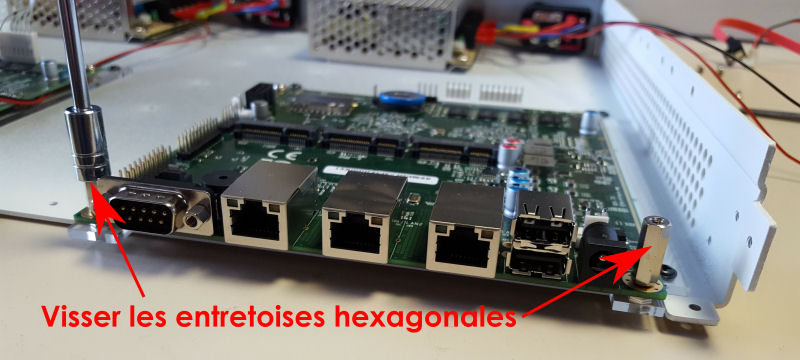

Étape 3 - Fixation de la carte mère et montage des entretoises du report de LED

Étape 4 - Fixation du report de LED

Étape 5 - Branchement du cable du report de LED

Étape 6 - Montage final, vue d'ensemble
